Cáp dự ứng lực

Cáp dự ứng lực là loại vật liệu được ứng dụng phổ biến trong lĩnh vực xây dựng, đặc biệt là trong thi công cầu đường và công trình dân dụng. Nhờ khả năng chịu lực vượt trội, loại cáp này giúp gia cố kết cấu, giảm trọng lượng công trình và tối ưu chi phí thi công khi kết hợp với bê tông cốt thép dự ứng lực.

Cáp dự ứng lực là những dây cáp bằng thép được bện lại để làm cáp trợ lực hoặc dây kéo các khối bê tông liên kết chắc chắn với nhau. Cáp có độ bền, tuổi thọ cao, không bị ảnh hưởng bởi tác động đến từ môi trường và được phân thành 3 loại chính dựa trên mục đích sử dụng:

• Cáp thi công cầu đường: đường kính 12.7 hoặc 15.24mm;
• Cáp xây nhà cao tầng: không có vỏ bọc ở ngoài;

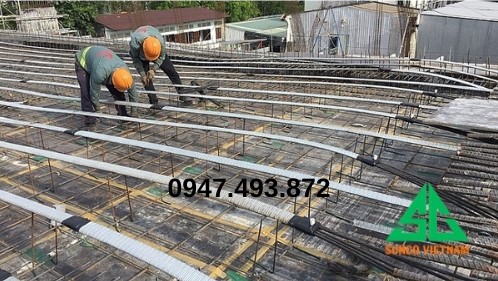

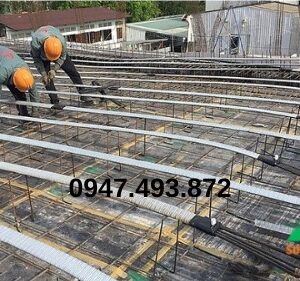

• Cáp thi công đường hầm, dầm sàn dự ứng lực: có vỏ bọc bên ngoài giúp tiết kiệm thời gian và chi phí thi công.

Cấu tạo của cáp dự ứng lực

Cáp dự ứng lực bao gồm 2 bộ phận chính là sợi ứng suất trước và bó sợi ứng suất.

Sợi ứng suất trước

Sợi ứng suất trước có dạng hình tròn được sùng trong xây dựng bằng phương pháp tuốt bê tông, cốt thép hoặc sợi máy cáp thép và được phân thành 2 loại dựa trên hàm lượng carbon. 2 loại đó là:

• FMP 62: hàm lượng carbon C từ 0.62 – 0.65%;
• FMP 80: hàm lượng carbon C từ 0.78 – 0.83%.

Bó sợi ứng suất

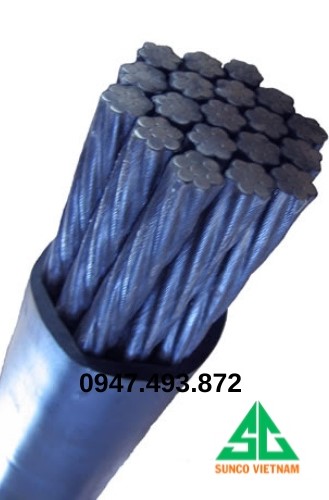

Bó sợi ứng suất có nhiều sợi được cuộn với nhau thành các đường xoắn ốc. Bó 3 sợi dây sẽ không có sợi trung tâm còn bó 7 sợi dây sẽ có 1 sợi trung tâm.

Đặc điểm cáp dự ứng lực

Bởi vì được làm từ thép cao cấp nên cáp dự ứng lực có nhiều ưu điểm vượt trội so với những loại cáp khác, cụ thể là:

• Chịu lực tốt, có thể kéo và liên kết chắc chắn với các khối bê tông;
• Kết hợp với bê tông tạo thành bê tông cốt thép dự ứng lực, sử dụng cho các công trình vượt nhịp lớn;
• Tiết kiệm chi phí vật liệu, số lượng thanh gia cố, lớp bọc bảo vệ, nêm và nhân công;
• Không cần phải gia công kéo thẳng;
• Giảm tải cao, chịu nhiệt tốt.

Phân loại cáp dự ứng lực

Tùy vào đặc điểm cấu tạo mà cáp dự ứng lực được phân thành các loại sau:

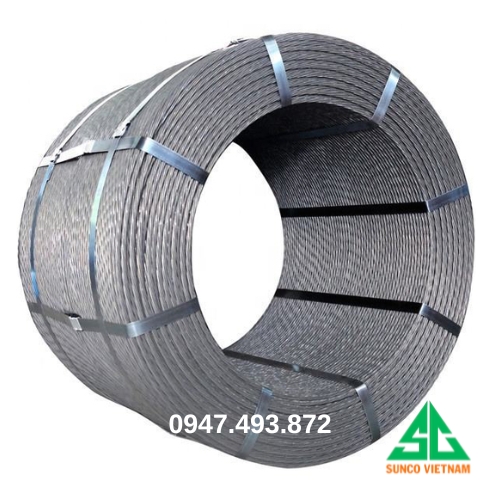

Cáp dự ứng lực trần

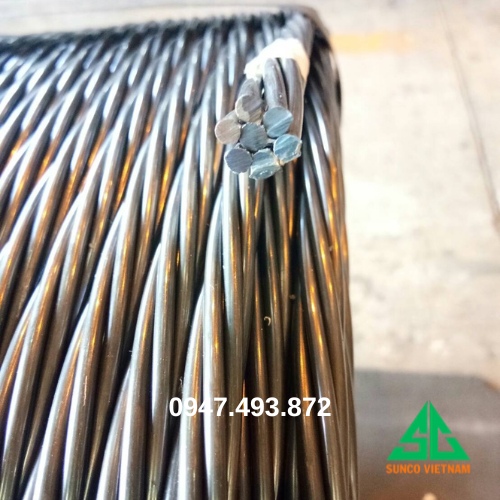

Cấu tạo loại cáp này bao gồm các sợi cáp có lõi ở giữa và xung quanh là cái sợi xoắn tạo thành các bước xoắn đồng đều. Các bước xoắn bắt buộc phải lớn gấp đường kính danh định từ 12 – 16 lần.

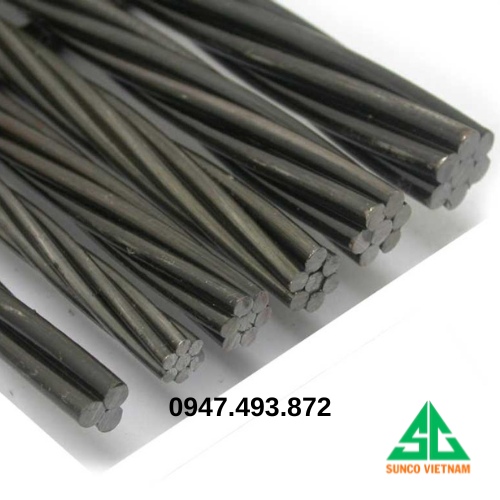

Kích thước cáp dự ứng lực trần loại 7 sợi phổ biến là 9.53, 12.7, 12.9, 15.24, 15.7 và một số kích thước khác theo yêu cầu. Cáp đáp ứng đầy đủ các tiêu chuẩn quốc tế như: BS 5896, ASTM A416, AS 1311, GB/T 5224, JIS 3536, …

Loại cáp này sử dụng ở hầu hết công trình dân dụng, giao thông, thủy lợi và thường thấy ở các kết cấu như dầm, sàn, dầm hộp, tường chắn, cửa đập, …

Cáp dự ứng lực có vỏ bọc PE

Cáp có vỏ bọc PE bao gồm tao cáp trần được bôi lớp chống gỉ và vỏ bọc nhựa nguyên sinh HDPE dày 1 – 2mm. Tao cáp được sản xuất theo tiêu chuẩn ASTM A416 và  FIB-30, đảm bảo an toàn cho các công trình sửa chữa.

Cáp mạ kẽm có vỏ bọc PE

Cáp mạ kẽm có vỏ bọc làm bằng nhựa PE dày 1 – 2mm, xung quanh được bôi lớp chống gỉ và được sản xuất theo tiêu chuẩn FIB-30, ASTM A416, thường dùng cho hệ thống cáp dự ứng lực ngoài, hệ có cáp có các tao song song PSS cho cầu văng, cầu Extradosed.

Cáp phủ Epoxy từng sợi đơn

Đây là loại cáp 7 sợi, mỗi sợi được sơn tĩnh điện epoxy làm vỏ bọc chống gỉ sét có độ dày 12- 280 micromet, sản xuất theo tiêu chuẩn TCVN 10952:2015, thường sử dụng cho tao cáp cường độ cao, cáp dự ứng lực ngoài, cáp giằng cầu vòm ống thép nhồi bê tông, có tao song song PSS cho cầu dây văng, cầu Extradosed.

Cáp phủ Epoxy điền đầy

Loại cáp này có cấu tạo 7 sợi, epoxy nóng chảy được phủ đầy hoàn toàn giữa các sợi cáp bằng phương pháp tĩnh điện, giúp hạn chế sự dịch chuyển các chất ăn mòn bằng mao dẫn hoặc áp lực thủy tĩnh khác và có khả năng chống gỉ sét cực kỳ cao.

Vỏ epoxy dày 380 – 114- micromet, đảm bảo chắc chắn, độ bám cao, không bị bong tróc. Tao cáp đảm bảo chất lượng theo tiêu chuẩn ASTM A882, ISO 14655.

Cáp phủ epoxy điền đầy được ứng dụng cho hệ cáp dự ứng lực ngoài, cầu vòm ống thép nhồi bê tông, cầu Extradosed..

Đặc Tính Nổi Bật Của Cáp Dự Ứng Lực

1. Gia cố kết cấu hiệu quả: Cáp giúp tăng cường độ chịu lực, giảm hiện tượng nứt gãy trong kết cấu bê tông.
2. Xử lý nhiệt tiên tiến: Cáp được xử lý bằng phương pháp tôi, ram hoặc kéo nguội để nâng cao giới hạn đàn hồi.
3. Độ bền cơ học cao:
   • Sợi đơn có cường độ chịu kéo từ 1570 – 1770 MPa
   • Bó cáp có độ bền từ 1670 – 1960 MPa
   • Thanh cáp chịu lực từ 1030 – 1230 MPa
4. Tính đàn hồi và chịu biến dạng tốt: Đáp ứng tiêu chuẩn về độ giãn dài và giới hạn co thắt khi chịu tải trọng lớn.
5. Khả năng chống ăn mòn: Một số loại cáp có lớp mạ kẽm, giúp tăng cường độ bền và chống gỉ sét trong điều kiện môi trường khắc nghiệt.

Ứng Dụng Của Cáp Dự Ứng Lực

1. Trong xây dựng dân dụng: Gia cố sàn bê tông, cột, dầm và các cấu kiện chịu lực khác.
2. Trong thi công cầu đường: Được sử dụng cho cầu dầm, cầu dây văng, cầu bê tông đúc hẫng, đảm bảo độ bền và an toàn kết cấu.
3. Trong công trình thủy lợi: Dùng cho các đập nước, kết cấu chắn nước, cửa xả… nhằm tăng khả năng chịu lực và giảm nguy cơ nứt vỡ.
4. Ứng dụng trong kết cấu bê tông dự ứng lực: Cáp được căng trước hoặc căng sau để tạo ra lực ứng suất phù hợp, giúp gia tăng khả năng chịu tải trọng.

Kết Luận

Cáp dự ứng lực đóng vai trò quan trọng trong các công trình xây dựng hiện đại, giúp tăng cường độ bền, tối ưu chi phí và nâng cao hiệu suất thi công. Lựa chọn đúng loại cáp phù hợp sẽ đảm bảo chất lượng và tuổi thọ công trình trong thời gian dài.
